Prevetrávaná fasáda: skladba a detaily sokla, atiky a okien

Skladba vrstvu po vrstve: od nosnej steny po obklad

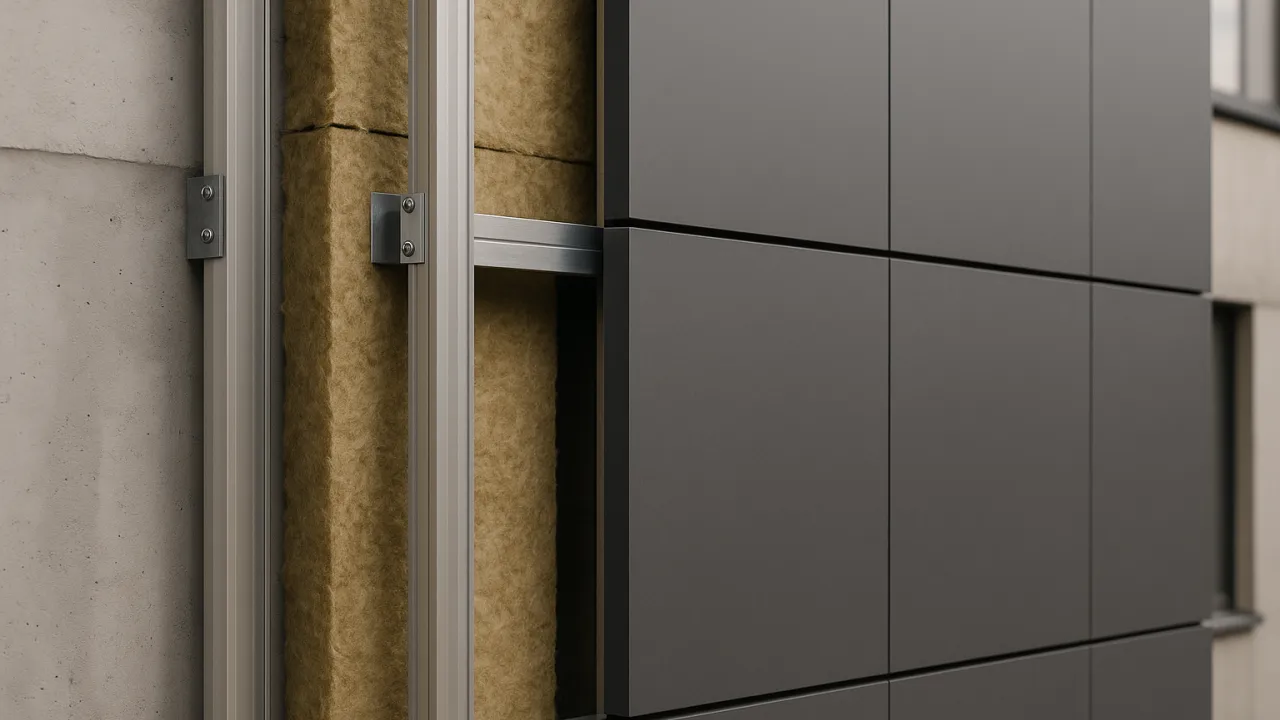

Prevetrávaná fasáda sa skladá z piatich vrstiev, zvnútra von: nosná stena, tepelná izolácia, vzduchová medzera, nosný rošt a finálny obklad. Izolácia sa kotví priamo na stenu a býva to spravidla minerálna vlna: je difúzne otvorená, takže vlhkosť cez ňu prejde do medzery, a zároveň nehorľavá. Pred izoláciou zostáva prevetrávaná medzera, spravidla dva až päť centimetrov, ktorou prúdi vzduch zdola nahor. A navonok je obklad na kotvenom rošte, dažďová clona, ktorá zachytí vodu a vietor, ale netvári sa, že je poslednou tesniacou vrstvou. Každá vrstva má svoju úlohu a hrúbku určuje výpočet: izolácia tepelnotechnický, medzera a rošt statika a vetranie. Preto skladba nie je katalógová položka, ale návrh pre konkrétnu stenu.

Rošt a kotvenie: statika, ktorú nevidno

Celá váha obkladu aj sanie vetra sa prenáša cez rošt a kotvy do nosnej steny. Obklad nedrží „na izolácii“, ale na konzolách, ktoré cez zateplenie siahajú až na nosný podklad. Typ kotvy sa volí podľa steny: iné kotvenie znesie betón, iné plná tehla a iné porobetón, preto kotveniu predchádza posúdenie podkladu, pri obnove aj s ťahovými skúškami. Aby konzoly nevytvárali tepelné mosty, vkladajú sa pod ne izolačné podložky, ktoré kontakt kovu so stenou tepelne prerušia. Rošt zároveň umožňuje rektifikáciu, teda vyrovnanie nerovností steny tak, aby finálna plocha bola dokonale rovná. Na novostavbe hotela sme takto realizovali fasádu so systémom SIKA Tak Panel a doskami Alucobond: rošt aj dosky tvoria jeden odskúšaný systém, nie zostavu z toho, čo bolo po ruke.

Vzduchová medzera: funguje, len kým je priechodná

Medzera je dôvod, prečo sa skladba volá prevetrávaná, a zároveň miesto, kde sa dá najviac pokaziť. Nemecká norma DIN 18516-1, z ktorej vychádza väčšina systémových dodávateľov, uvádza ako minimum medzeru 2 cm a vetracie otvory s prierezom aspoň 50 cm² na bežný meter, dole aj hore. Aby vzduch skutočne prúdil, potrebuje vstup pri sokli a výstup pri atike alebo streche; oba otvory sa kryjú perforovanými profilmi, ktoré pustia vzduch, ale nie hmyz a hlodavce. Medzi vstupom a výstupom nesmie medzeru nič prerušiť ani priškrtiť: zúženie nad oknami, prečnievajúca izolácia či zabudnutý materiál z montáže vetranie zastavia a skladba príde o svoju hlavnú výhodu, teda o schopnosť odviesť vlhkosť. Práve preto sa prierezy otvorov a priebeh medzery navrhujú v projekte a na stavbe sa kontrolujú. Je to lacný detail, ktorý sa na hotovej fasáde už nedá skontrolovať zrakom; vidno ho len počas realizácie.

Detail sokla: vstup vzduchu a ochrana pred vodou

Sokel je spodné ukončenie fasády a robí dve veci naraz. Cez perforovaný nasávací profil púšťa vzduch do medzery a zároveň musí vydržať vodu, ktorá pri daždi odstrekuje od terénu, a sneh, ktorý sa pri stene drží celú zimu. Spodná hrana obkladu preto nekončí pri zemi, ale spravidla aspoň 30 cm nad terénom. Pod ňou je soklová zóna s izoláciou, ktorej vlhkosť neprekáža, a s povrchom, ktorý znesie náraz kosačky aj špinu. Pri terase alebo chodníku k stene sa rieši aj odvodnenie, napríklad pás kameniva, aby voda nestála pri sokli. Častá chyba: nasávací otvor zasypaný terénom, zateplený alebo zakrytý obkladom. Medzera potom nemá odkiaľ brať vzduch a celé prevetranie nefunguje už od spodku.

Detail atiky a horného ukončenia

Hore vzduch z medzery odchádza a zároveň je to miesto, kde voda zateká najľahšie. Medzi horným okrajom obkladu a oplechovaním atiky sa nechá výstupná štrbina krytá perforovaným profilom. Oplechovanie má spád smerom na strechu, presahuje cez obklad a končí odkvapovým nosom s odstupom od dosiek, aby voda odkvapkala von a nestekala po fasáde. Spoje plechu sa robia s dilatáciou, lebo plech sa na slnku rozťahuje. Voda, ktorá sa dostane za obklad zhora, je pre skladbu horšia než dážď spredu: steká priamo do izolácie a medzera ju nestihne odviesť. Pri šikmej streche platí to isté pre napojenie pod odkvapom, výstup vzduchu tam nesmie zakryť podbitie ani žľab.

Detail okna: ostenie, nadpražie a parapet

Okno je na prevetrávanej fasáde najčastejšie miesto chýb, pretože sa v ňom stretávajú tri remeslá: okná, zateplenie a obklad. Ideálne je, keď okno sedí v rovine izolácie (predsadená montáž) a vrstvy na seba nadväzujú bez skoku. Nadpražie nad oknom: medzera nad oknom nesmie byť slepá, preto tam patrí ďalší vstup vzduchu s perforovaným profilom a pri vyšších budovách často aj požiarna zábrana. Parapet pod oknom: vonkajší parapet so spádom von, s presahom cez obklad a s bočnými koncovkami, ktoré vodu nepustia za dosky; pod ním výstup vzduchu z medzery, ktorá ide zdola. Ostenie po bokoch: obklad sa zalomí do špalety alebo sa ostenie olemuje plechom či kompozitnou doskou. Kompozit typu Alucobond sa dá frézovať a ohnúť do jedného kusa, takže ostenie vyjde bez viditeľných spojov. Napojenie rámu okna na izoláciu tesnia pásky, nie silikón a pena. Toto všetko sa rieši spolu s oknami, nie až po ich osadení.

Rohy, dilatácie a prestupy cez fasádu

• Nárožia. Roh sa rieši buď stretom dvoch dosiek s otvorenou škárou, alebo ohnutým kusom kompozitu. Ohyb vyzerá čistejšie, ale treba ho mať v projekte, lebo dosky sa ohýbajú vo výrobe, nie na stavbe.
• Dilatácie. Hliníkový rošt aj dosky sa pri zmene teploty citeľne predlžujú a skracujú. Rošt má preto pevné a posuvné body uchytenia a dilatačné škáry budovy sa musia premietnuť aj do roštu a obkladu. Ak sa na to zabudne, dosky sa vydujú alebo popraskajú.
• Prestupy. Markíza, zábradlie balkóna, svietidlo, vonkajšia jednotka klimatizácie či zvod hromozvodu: všetko, čo sa má na fasádu pripevniť, sa kotví cez medzeru do nosnej steny, nie do obkladu. Kotvy treba naplánovať vopred, dodatočné vŕtanie cez hotový obklad je drahé a málokedy vyzerá dobre.
• Napojenie na presklenia a svetlíky. Ak je vo fasáde presklená stena či svetlík, oba systémy na seba konštrukčne nadväzujú, takže koordinovať ich treba už v projekte.

Škáry, materiál dosiek a požiarna bezpečnosť

Otvorené škáry medzi doskami nie sú chyba, sú súčasť princípu dažďovej clony. Čo cez ne prejde, to prevetrávaná medzera odvedie; tesnosť zabezpečuje skladba za ňou, nie silikón v škáre. Materiál dosiek určuje vzhľad aj správanie: kompozitné dosky s hliníkovým povrchom typu Alucobond sú rozmerovo stabilné a dajú sa presne frézovať aj ohýbať, takže zvládnu ostré hrany a atypické detaily; HPL laminát, keramika či vláknocement majú vlastné rastre, kotvenie aj cenové hladiny. K bezpečnosti: izolácia v skladbe býva nehorľavá minerálna vlna a pri vyšších budovách projekt požiarnej ochrany predpisuje do medzery požiarne zábrany, ktoré bránia šíreniu ohňa dutinou. Aj to je dôvod, prečo prevetrávaná fasáda patrí do rúk projektantovi, nie improvizácii.

Ako skontrolovať detaily v projekte alebo v ponuke

Dobrý projekt alebo ponuka má detaily nakreslené, nie len popísané slovom „detail podľa systému“. Ak niečo z tohto zoznamu chýba, oplatí sa spýtať skôr, než sa začne montovať:

• Je nakreslený rez soklom, atikou a oknom (nadpražie, parapet, ostenie)?
• Kde presne vzduch do medzery vstupuje a kde vystupuje, a aký je prierez otvorov?
• Aký typ kotiev je navrhnutý pre váš podklad a či sú v cene ťahové skúšky pri obnove?
• Ako sa rieši tepelný most pod konzolami roštu?
• Kde sú pevné a posuvné body roštu a ako sú riešené dilatácie?
• Sú vopred určené miesta kotiev pre markízy, zábradlia a ďalšie prestupy?
• Predpisuje projekt požiarne zábrany v medzere a kde?

Skladba a detaily patria do projektu, s tým vieme pomôcť

Ak z tohto návodu vyplýva jedno, tak to, že o prevetrávanej fasáde sa rozhoduje na papieri: skladba pre konkrétnu stenu, kotvenie podľa podkladu, prierezy vetrania a detaily soklov, atík a ostení. Na stavbe sa už len poctivo realizuje a kontroluje. Architektom a projektantom preto komplikované detaily kotvenia, skladby a napojení na presklenia bezplatne skonzultujeme, či už projekt kreslíte, alebo posudzujete ponuku. A ak zvažujete prevetrávanú fasádu na svojom dome alebo pri obnove, prídeme, stavbu si pozrieme a povieme na rovinu, aká skladba dáva u vás zmysel: +421 910 222 394, obchod@raisgroup.eu.
